CÂN BĂNG ĐỊNH LƯỢNG LÀ GÌ? CÁC LOẠI THÔNG DỤNG TẠI VIỆT NAM

CÂN BĂNG ĐỊNH LƯỢNG.

Tổng quát.

Cân băng định lượng là một hệ thống băng tải kết hợp với cân điện tử. Nó có thể cân định lượng khối lượng nguyên liệu cho quá trình sản xuất sản phẩm ngay trên hệ thống băng chuyền cấp liệu. Điều này giúp cho quá trình hoạt động sản xuất của dây chuyền được diễn ra liên tục, đảm bảo được khối lượng thành phần nguyên liệu cho sản phẩm là đạt chuẩn. Từ đó giúp cho chất lượng sản phẩm đầu ra tốt nhất, đạt tiêu chuẩn cao và mang lại nhiều giá trị hơn.

Thông số kỹ thuật.

Năng suất tối đa: 1000 tấn/giờ;
Cấp chính xác: 0,5; 1; 2;
Bộ điều khiển và hiển thị BWF;
Công suất điện: 10VA;
Nguồn điện (380V), 50Hz;
Kích thước module cân: Tùy theo năng suất hệ thống;
Định lượng bằng hệ thống loadcell lắp trên khung cân;
Điều khiển cân bằng bộ PID tự chỉnh bằng thuật toán.
Màn hình điều khiển, hiển thị các thông số vận hành, cài đặt;
Có giải pháp tích hợp chung toàn bộ hệ thống vận chuyển của các dây chuyền.

Cấu tạo của hệ thống:

Khung giường cân.

Chế tạo kiểu Module độc lập;
Giường cân: 1 giá con lăn cân hoặc 2 giá con lăn cân;
Vật liệu chế tạo bằng thép SS400, Inox SUS304 chống gỉ chống ăn mòn do hóa chất;
Thiết kế thuận tiện cho việc tháo lắp, vệ sinh và bảo dưỡng;
Thiết kế bao che bảo vệ cho người vận hành.

Tủ điều khiển cân.

Kích thước 500x700x250;
Thiết bị đóng cắt và phụ kiện lắp ráp tủ điện: Contactor, khởi động từ của hãng Schneider …
Nguồn cấp: 220V (380V), 50Hz;
Vật liệu chế tạo tủ bằng thép SS400, sơn tĩnh điện màu ghi;
Cấp độ bảo vệ: IP65.
Modul điều khiển.

Modul điều khiển BWF (Âu Lạc);
Màn hình hiển thị led 7 thanh, cao 15mm;
Nguồn cấp: 24 VDC;
Bộ chuyển đổi đầu vào loadcell (ADC) 24 bits, độ nhạy 0.02mV;
12 đầu vào/10 đầu ra Digital;
1 đầu vào/2 đầu ra Analog (Có thể mở rộng);
Có 2 kênh giao tiếp với Loadcell;
Điều chỉnh bù sai số cân;
Điều khiển và ổn định lưu lượng theo giá trị đặt cân;
Điều khiển cân bằng bộ PID tự chỉnh bằng thuật toán;
Kết nối truyền thông giữa SCADA và DCS;
Bảo vệ và báo lỗi cảnh báo hệ thống cân;
Các đầu vào/ra DI, DO cho phép tự động hóa, kết nối với các hệ thống tự động hóa khác…;
Phù hợp với các hệ thống cân băng cấp liệu, cân đếm tổng.

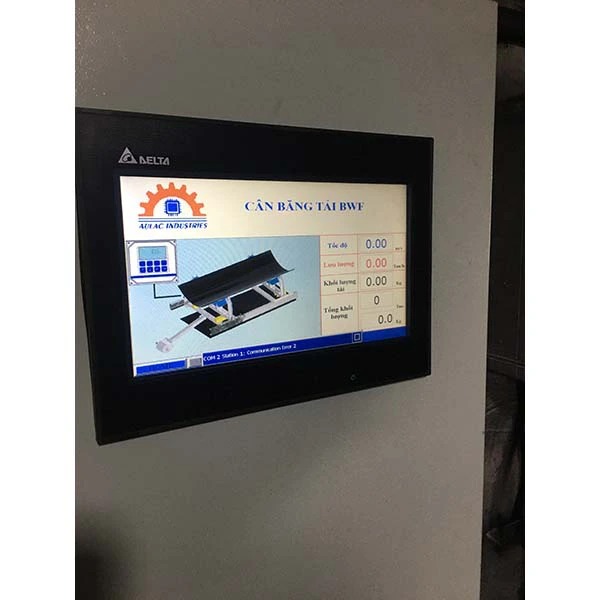

Modul hiển thị.

Màn hình hiển thị 7 Inch;
Kích thước: 197x143mm;
Độ phân giải: 800x480;
Hỗ trợ với bàn phím QWERTY;
Kết nối, trao đổi dữ liệu với hệ thống điều khiển qua các cổng truyền thông Modbus RTU/Modbus TCP/IP;
Giao diện thao tác nhập liệu và cài đặt thông số thân thiện với người dùng.

Biến Tần – Invertor.

Hãng sản xuất Rockwell, Siemens, Mitsubishi…;
Nguồn cấp 380VAC; 50Hz;
Dải tần số đầu ra: 0 -500Hz;
Khả năng quá tải: 150%;
Tích hợp bộ hãm.
Hỗ trợ giao thức truyền thông MODBUS RS-485 và CANopen (Slave).

Cảm biến lực – Loadcell.

Hãng sản xuất: Flintec, Mettler toledo; Ke li…;
Tải trọng: 50, 100, 150, 300kg (Tùy theo yêu cầu);
Tính ổn định cao, sai số nhỏ nhất, độ nhạy cao.
Có khả năng chống ẩm, chống nước cao.

Cảm biến tốc độ.

Hãng sản xuất: Autonics, Omron…;
Đường kính trục: Phù hợp với thiết bị;
Số xung: 360 xung/vòng;
Tần số quét ≤ 300kHZ;
Độ phân giải: 10000P/R;
Ngõ ra: NPN (A, B, Z);
Nguồn cấp: 5VDC;
Cấp bảo vệ: IP50.

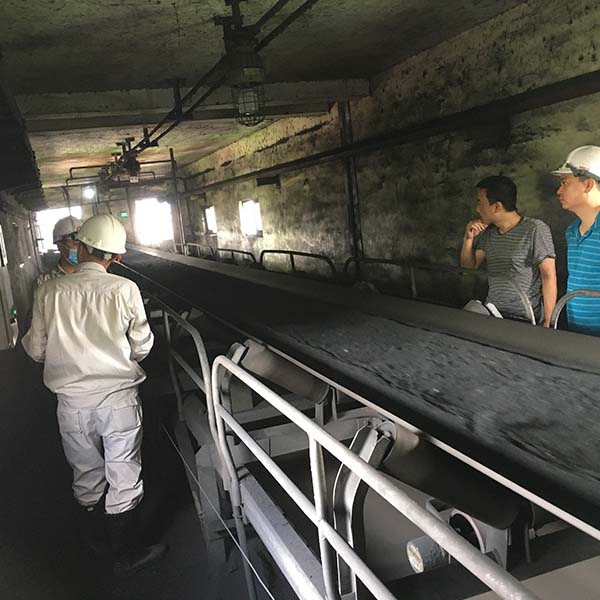

Ứng dụng.

Cân băng tải định lượng được sử dụng trong các nhà máy sản xuất công nghiệp giúp việc đảm báo nguyên liệu được cấp với khối lượng chính xác tuyệt đối - Băng tải định lượng sử dụng trong nhà máy sản xuất lương thực, thực phẩm, phân bón, lúa gạo, thức ăn chăn nuôi... Có thể thay đổi tốc độ cấp liệu cho băng tải để hoạt động tốt nhất.
Ngoài ra, cân băng tải định lượng còn được sử dụng trong các nhà máy sản xuất xi măng giúp việc chuyển nguyên liệu chính xác với khối lượng yêu cầu

Tính năng và tương thích.

Chịu được môi trường công nghiệp khắc nghiệt;
Dễ dàng cài đặt và bảo trì hệ thống;
Dễ dàng tích hợp với các thiết bị trong dây chuyền sản xuất;
Phần mềm thông minh;
Sản phẩm đã được nội địa hóa hoàn toàn, có khả năng đáp ứng hầu hết các nhu cầu khác nhau về phần cứng và phần mềm cho các loại hệ thống cân băng định lượng, phối liệu hiện có trong nước. Sản phẩm bảo đảm tính chủ động, giảm giá thành, tương thích với nâng cấp hệ thống cũ hoặc lắp đặt mới.
