CÂN VA ĐẬP

Tổng Quan Sản Phẩm

Cân va đập tích hợp bộ đầu cân ACW là giải pháp định lượng liên tục chính xác, tự động điều chỉnh lưu lượng dòng liệu trong các ngành công nghiệp nặng như xi măng, khai thác mỏ, và sản xuất vật liệu xây dựng. Hệ thống được thiết kế để đáp ứng nhu cầu đo lường và kiểm soát nguyên liệu rời (clinker, đá vôi, than…) với độ chính xác cao, độ bền vượt trội và khả năng vận hành tự động hóa.

Thông Số Kỹ Thuật

• Năng suất tối đa: 400 tấn/giờ

• Sai số: ≤ 2% FS

• Phương pháp định lượng: Hệ thống loadcell lắp trên khung cân

• Tự động điều chỉnh: Cửa liệu được điều chỉnh tự động để đảm bảo lưu lượng dòng liệu chính xác

• Vệ sinh tự động: Hệ thống làm sạch bằng khí nén theo chu kỳ

• Cài đặt thông số: Tại chỗ hoặc từ xa

• Hiển thị: Giá trị đặt, giá trị thực tế và các thông số khác theo yêu cầu

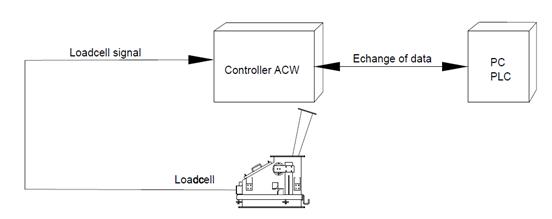

Cấu Trúc Hệ Thống

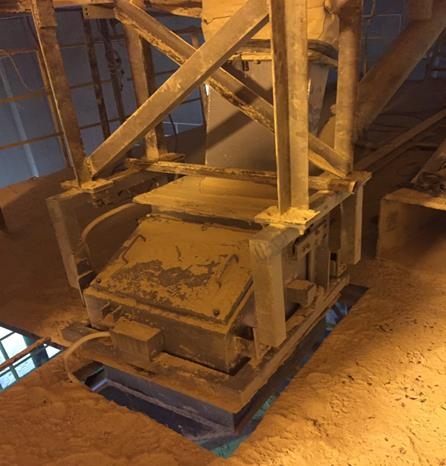

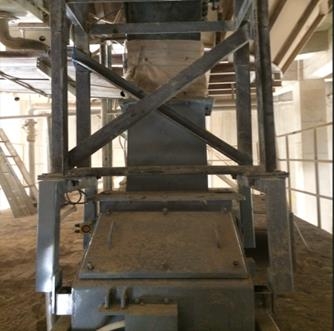

1. Khung Giá Treo Cân Va Đập

   • Kích thước: Thiết kế theo yêu cầu

   • Vật liệu: Thép SS400, đảm bảo độ bền và chống ăn mòn

2. Buồng Cân

   • Thiết kế: Module độc lập, dễ dàng lắp đặt và bảo trì

   • Vật liệu: Thép SS400

   • Đĩa cân: Thép SUS 201 chống mài mòn, phù hợp với môi trường làm việc khắc nghiệt

3. Module Điều Khiển và Hiển Thị

   • Bộ điều khiển ACW (Âu Lạc):

     • Độ chính xác: 2% FS

     • Dải cân tối đa: 400 tấn/giờ

     • Màn hình hiển thị LED 7 thanh, cao 15mm

     • Nguồn cấp: 24 VDC

     • Bộ chuyển đổi đầu vào loadcell 24 bits, độ nhạy 0.02mV

     • Truyền thông: Modbus RTU RS485 và 4-20mA

   • Module hiển thị DOP-110WS (Delta):

     • Kích thước màn hình: 10 inch

     • Nguồn cấp: 24 VDC

     • Giao diện thân thiện, dễ dàng thao tác và cài đặt thông số

4. Tủ Điều Khiển Cân

   • Kích thước: 700 x 500 x 250 mm

   • Thiết bị đóng cắt: Contactor, khởi động từ của hãng Schneider

   • Nguồn cấp: 220V, 50Hz

   • Vật liệu: Thép SS400, sơn tĩnh điện màu ghi

   • Cấp độ bảo vệ: IP65, chống bụi và nước

5. Cảm Biến Trọng Lượng (Loadcell)

   • Xuất xứ: Schenck, Flintec, Keli hoặc các hãng thông dụng khác

   • Dải đo: 200 kg

   • • Độ nhạy: (2.0 ± 0.1%) mV/V

     • Kiểu dáng: Loadcell dạng cong xoắn

   • ---

     Tính Năng Nổi Bật

   • Độ chính xác cao: Sai số chỉ 2% FS, đảm bảo độ tin cậy trong quá trình vận hành.

   • Tự động hóa: Tự động điều chỉnh cửa liệu và làm sạch bằng khí nén, giảm thiểu sự can thiệp thủ công.

   • Dễ dàng tích hợp: Hỗ trợ truyền thông Modbus RTU RS485 và tín hiệu 4-20mA, tương thích với các hệ thống SCADA và PLC.

   • Thân thiện với người dùng: Giao diện hiển thị và cài đặt trực quan, dễ dàng vận hành và bảo trì.

   • Độ bền cao: Vật liệu thép SS400 và SUS 201 chống mài mòn, phù hợp với môi trường công nghiệp khắc nghiệt.

   • Cân va đập tích hợp bộ đầu cân ACW được sử dụng rộng rãi trong các ngành công nghiệp:

   • Xi măng: Định lượng clinker, đá vôi, phụ gia.

   • Khai thác mỏ: Đo lường và kiểm soát nguyên liệu rời.

   • Sản xuất vật liệu xây dựng: Kiểm soát dòng liệu trong quá trình sản xuất.

   • ---

     Lợi Ích Khi Sử Dụng

   • Tối ưu hóa quy trình: Đảm bảo lưu lượng nguyên liệu chính xác, nâng cao hiệu quả sản xuất.

   • Tiết kiệm chi phí: Giảm thiểu lãng phí nguyên liệu và nhân công.

   • Độ tin cậy cao: Thiết kế bền bỉ, phù hợp với môi trường làm việc khắc nghiệt.

   • Dễ dàng bảo trì: Module độc lập và hệ thống tự động hóa giúp giảm thời gian bảo trì.

   • Ứng Dụng

     Cân va đập tích hợp bộ đầu cân ACW được sử dụng rộng rãi trong các ngành công nghiệp:

   • Xi măng: Định lượng clinker, đá vôi, phụ gia.

   • Khai thác mỏ: Đo lường và kiểm soát nguyên liệu rời.

   • Sản xuất vật liệu xây dựng: Kiểm soát dòng liệu trong quá trình sản xuất.

   • ---
